SDI/HDMI/CVBS三合一编码控制板产品概述：
SDI/HDMI/CVBS三合一编码控制板是一款高性能的模组，专为SONY FCB数字高清摄像机芯模组而设计。通过LVDS接口连接编码板，它可以帮助摄像机同时输出3G-SDI、HDMI和CVBS视频信号，即插即用，无需对摄像机做出任何设置。SDI/HDMI/CVBS三合一编码控制板具备智能识别高清信号的能力。
SDI/HDMI/CVBS三合一编码控制板支持485控制和中英文OSD菜单。用户可以通过按键实现变焦、聚焦、增益、白平衡等功能，实现更加便捷的操作。此外，控制板还具备自动识别PELCO-D/P协议、独有的中英文菜单、断电记忆、预置位和自动巡航等功能，为用户提供更加便利的使用体验。兼容SONY协议的国产机芯，
SDI/HDMI/CVBS三合一编码控制板广泛应用于无人机、视频会议、医疗设备和影像检测设备等领域，为用户带来更高质量的视频传输和控制体验。
SDI/HDMI/CVBS三合一编码控制板功能特点：
8、特有的视频格式改变设置，方便在无法看到图像显示时，可将视频格式改为720P50、1080I50、CVBS，也可通过485控制键盘远程改变视频格式。
9、独特的10个预置位及自动巡航功能，巡航时间为5～999秒。（选配）
10、可以选配辅助功能开关，方便控制雨刷等其它外接设备。
SDI/HDMI/CVBS三合一编码控制板是一款高性能的模组，专为SONY FCB数字高清摄像机芯模组而设计。通过LVDS接口连接编码板，它可以帮助摄像机同时输出3G-SDI、HDMI和CVBS视频信号，即插即用，无需对摄像机做出任何设置。SDI/HDMI/CVBS三合一编码控制板具备智能识别高清信号的能力。
SDI/HDMI/CVBS三合一编码控制板支持485控制和中英文OSD菜单。用户可以通过按键实现变焦、聚焦、增益、白平衡等功能，实现更加便捷的操作。此外，控制板还具备自动识别PELCO-D/P协议、独有的中英文菜单、断电记忆、预置位和自动巡航等功能，为用户提供更加便利的使用体验。兼容SONY协议的国产机芯，
SDI/HDMI/CVBS三合一编码控制板广泛应用于无人机、视频会议、医疗设备和影像检测设备等领域，为用户带来更高质量的视频传输和控制体验。
SDI/HDMI/CVBS三合一编码控制板功能特点：
1、通过LVDS线*1接入SONY FCB高清一体化机芯模组，无需对机芯做出任何设置，可以自动识别显示高清SDI信号。

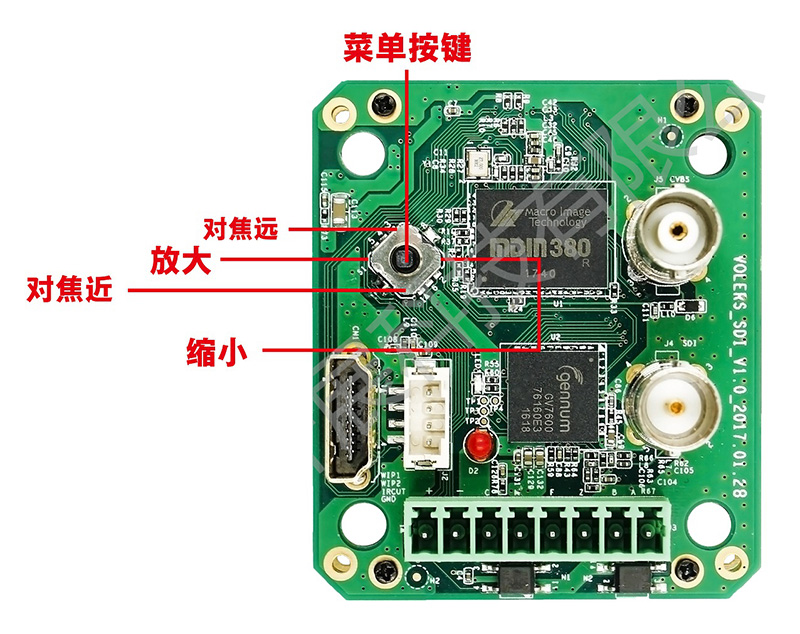

2、通过按键、485控制键盘或解码板调出OSD菜单，方便设置机芯模组的各项技术参数并保存其参数值。
3、此款控制板可以同步输出3G-SDI、HDMI与CVBS信号，方便施工现场用工程宝调试摄像机的位置及设置技术参数。
4、可以外接红外灯，并且有红外灯外同步接口，通过机芯的参数设置，避免出现不能与红外灯同步彩转黒的现象。
5、支持RS485控制，自动识别PELCO-D，PELCO-P协议， 波特率2400bps，4800bps，9600bps，地址1--255。
6、支持断电记忆功能，当机芯参数设置被保存，机芯掉电后，无需再次设置机芯的各项参数。
7、支持232控制，方便与电脑或MCU通讯（选配）。8、特有的视频格式改变设置，方便在无法看到图像显示时，可将视频格式改为720P50、1080I50、CVBS，也可通过485控制键盘远程改变视频格式。
9、独特的10个预置位及自动巡航功能，巡航时间为5～999秒。（选配）
10、可以选配辅助功能开关，方便控制雨刷等其它外接设备。
11、可以接入支持SONY和VISCA协议的各种国产机芯。
12、尺寸大�。�55MM*56MM*19MM（不含BNC接头和继电器的高度）。

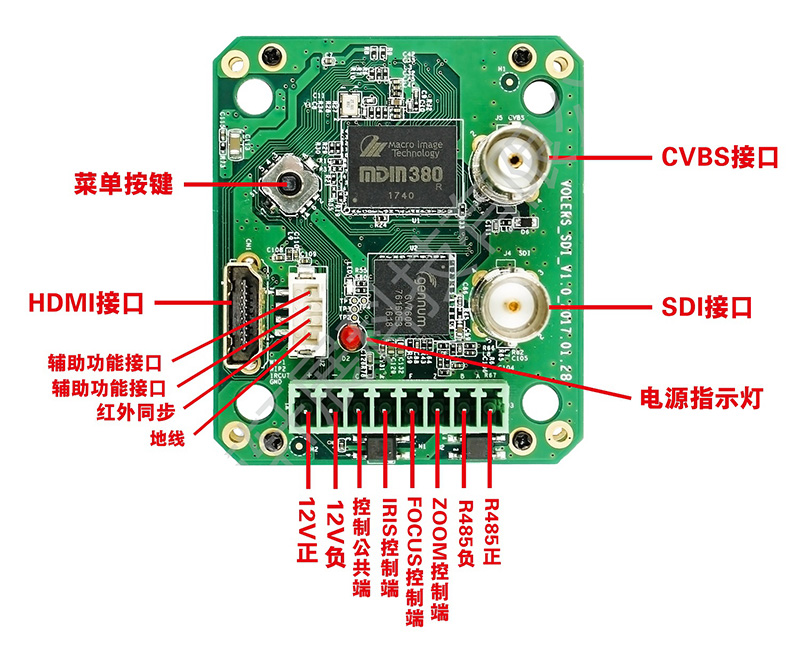

SDI/HDMI/CVBS三合一编码控制板接口定义：
